Maximaler Arbeitsdruck 700 bar. Genauigkeit ± 3%. 4 verschiedene Modelle von 230 Nm bis 18.500 Nm. Dient zum Festziehen und Lösen von hohen Drehmomenten. Schnellkupplungs-Scharniergelenke ermöglichen eine
360° x 180°-Drehung des Hochdruckschlauches. Optimales Verhältnis von Leistung zu Masse. Verschiedene Kassetten,
Adapter und Einsätze sind verfügbar. Robuste Konstruktion, Aluminium-Titan-Legierung und leichtes Gehäuse. Geeignet
für Dauerbetrieb bei maximalem Druck. Sicherheitsventil verhindert Überdruck.

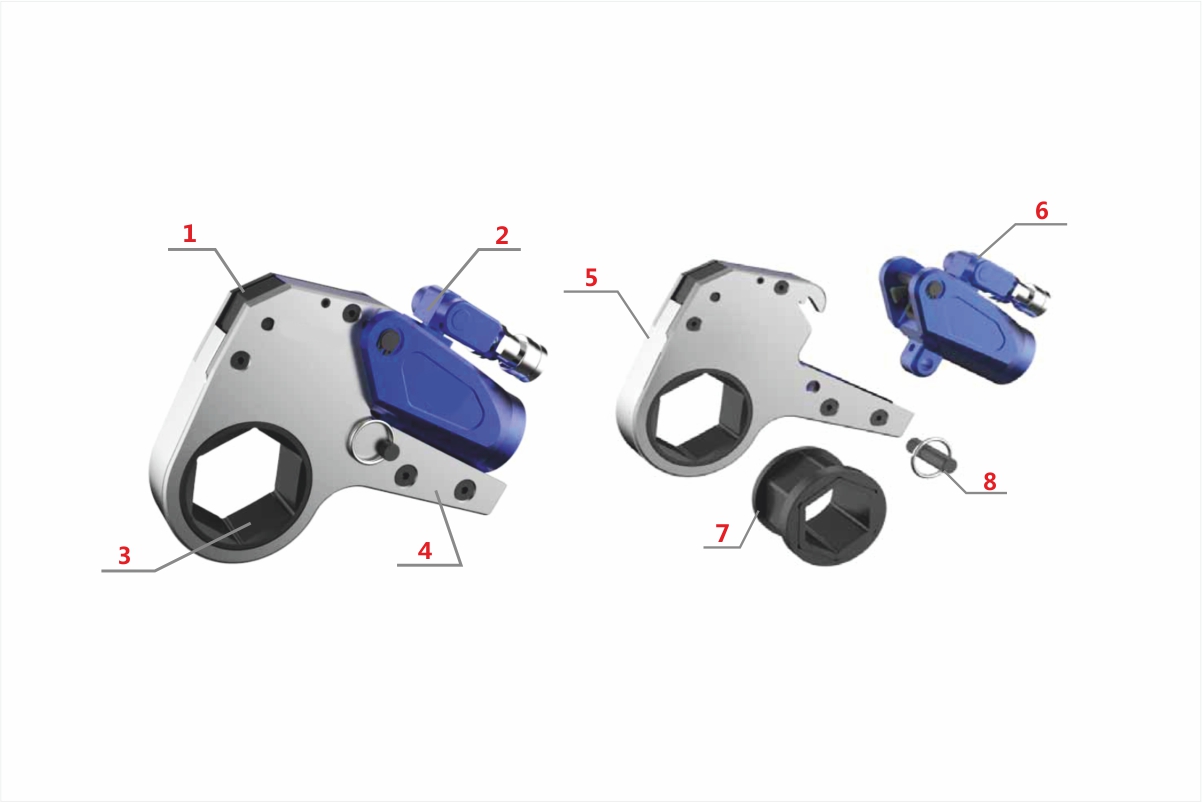

1. Die Reaktionsklinke verhindert die Möglichkeit einer Rückwärtsdrehung des Ratschenmechanismus, wodurch
die Effizienz und Genauigkeit des Drehmoments erhöht wird.
2. Schnellkupplungs-Scharniergelenke ermöglichen eine
360° x 180°-Drehung des Hochdruckschlauches und gewährleisten damit die Wendigkeit bei der Arbeit.
3. Schnelle Arbeit aufgrund des großen Drehwinkels der Mutter in einem Zyklus und der schnellen Rückkehr.
4. Kompaktes Design erhöht die Zuverlässigkeit.
5. Sechskantkassette.
6. Laufwerk (für verschiedene Kassettentypen geeignet).
7. Sicherungsstift.
8. Einsätze.
Kompaktes, flaches Design und kleiner Radius für Arbeiten auf engstem Raum. Das Laufwerk ist aus einer Aluminium-Titan- Legierung gefertigt. Einfacher Kassettenwechsel.
| Code | Modell | Drehmoment | Sechskantbolzen mm |
Laufwerk- smasse kg |
Kassetenmasse kg |

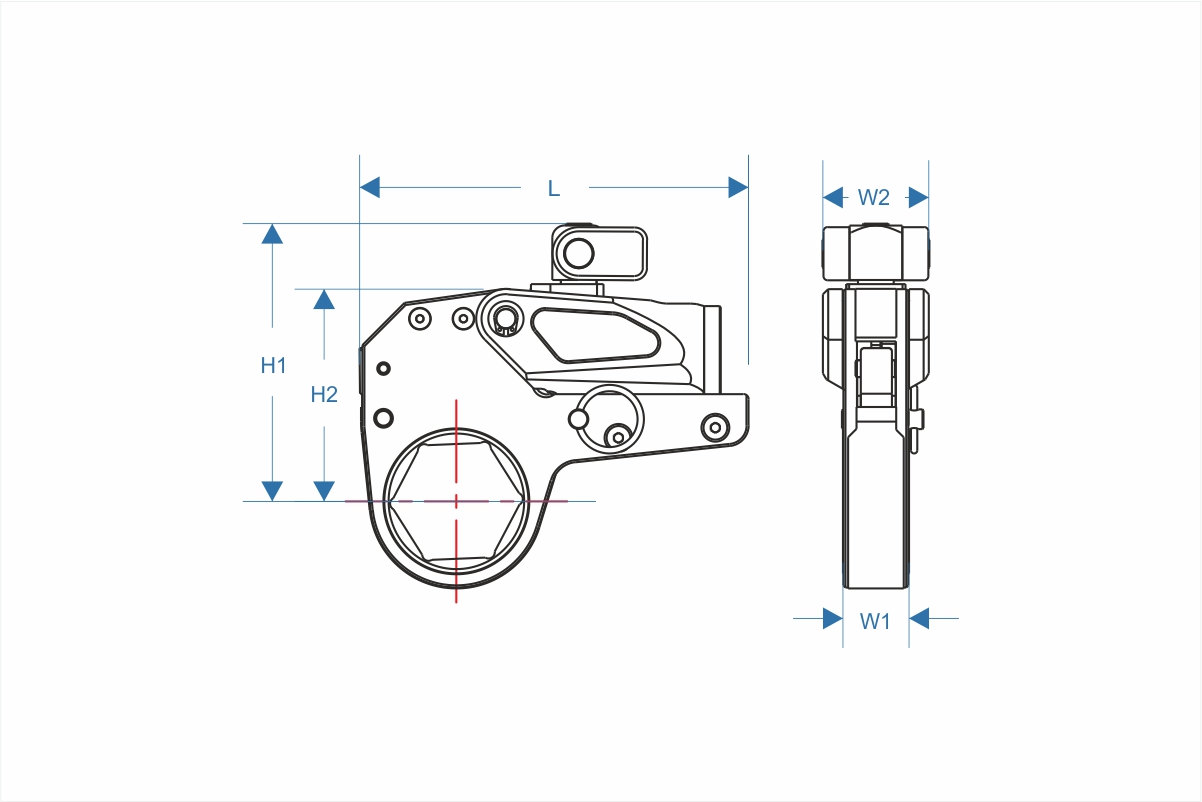

Abmessungen mm |
|||||
| Min | Max | L1 | H1 | H2 | W1 | W2 | |||||
| 22501213 | GRBS-K2 | 232 | 2328 | 19～55 | 1 | 1,6 | 196,4 | 125,9 | 102,3 | 32 | 51 |
| 241 | 2414 | 60 | 1,7 | 196,4 | 128,5 | 105 | |||||
| 22501214 | GRBS-K4 | 585 | 5858 | 34～65 | 2 | 4,4 | 245 | 177 | 135,7 | 42 | 66 |
| 647 | 6474 | 70～80 | 4,6 | 246 | 187 | 145,7 | |||||
| 22501215 | GRBS-K8 | 1094 | 10941 | 41～95 | 3,3 | 8 | 300 | 207 | 169 | 53 | 83 |
| 1177 | 11774 | 100～105 | 8,4 | 301 | 216 | 178 | |||||
| 22501216 | GRBS-K14 | 1852 | 18521 | 50～117 | 5,5 | 11,6 | 361 | 239 | 204 | 64 | 99 |
